struct timer_list {
	/*
	 * All fields that change during normal runtime grouped to the
	 * same cacheline
	 */
	struct list_head entry; //双链表的节点
	unsigned long expires; //过期时间
	struct tvec_base *base; /*由于定时器的基准时间不会随着jiffies的值实时更新，这个为定时器提供了基准时间，并且组织所有的在这个base上的timer_list对象，从下面tvec_base定义可以看到是缓冲区对齐，因此base变量的最后一位肯定是0，可以用这一位来表示其他信息，当base最后一位为1表示此定时器是deferrable的，可以延迟一定时间执行*/

	void (*function)(unsigned long); //回调函数和回调函数的参数
	unsigned long data;

	int slack;

#ifdef CONFIG_TIMER_STATS //统计相关
	int start_pid;
	void *start_site;
	char start_comm[16];
#endif
#ifdef CONFIG_LOCKDEP
	struct lockdep_map lockdep_map;
#endif
};

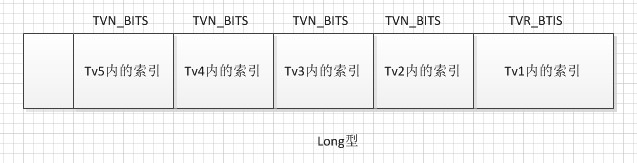

#define TVN_BITS (CONFIG_BASE_SMALL ? 4 : 6)
#define TVR_BITS (CONFIG_BASE_SMALL ? 6 : 8)
#define TVN_SIZE (1 << TVN_BITS)
#define TVR_SIZE (1 << TVR_BITS)
#define TVN_MASK (TVN_SIZE - 1)
#define TVR_MASK (TVR_SIZE - 1)

struct tvec {
	struct list_head vec[TVN_SIZE];
};

struct tvec_root {
	struct list_head vec[TVR_SIZE];
}; //定时器双链表的表头

struct tvec_base {
	spinlock_t lock;
	struct timer_list *running_timer; //正在执行的timer_list
	unsigned long timer_jiffies; //上文说的基准时间
	unsigned long next_timer; //距离timer_jiffies最近的过期时间
	struct tvec_root tv1; //tv1--tv5根据过期时间的大小将timer_list放入其中，tv1表示过期时间最短的任务
	struct tvec tv2;
	struct tvec tv3;
	struct tvec tv4;
	struct tvec tv5;
} ____cacheline_aligned;

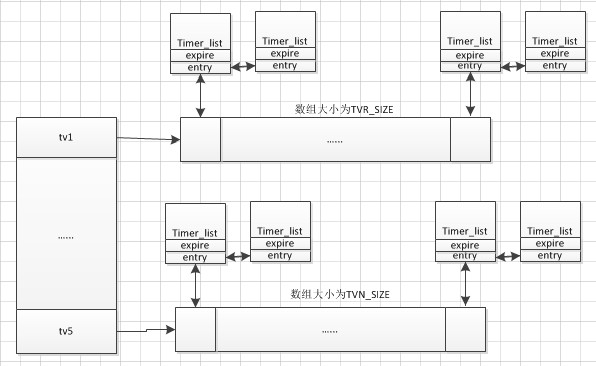

上面的几个结构的关系可以用下图表示出来：
