HTML5引入Canvas元素，用于图形的绘制，我们可以仅仅基于HTML和JavaScript就能绘制出原本可能需要第三方组件的图形。因为做数据统计比较多，那么就用画饼图做为示例来说明。之前绘制饼图可以使用JfreeChart组件，或者Flash组件FusionCharts Free和Open Flash Chart，这些组件的使用之前也介绍过，可以参阅以前的文章。本部分仅来介绍HTML5的Canvas绘制饼图。
饼图的基础是原型，那么我们先来看看如何使用Canvas绘制原型。当然这很简单了，首先编写HTML代码，如下：
<!DOCTYPE html>
<html>
<head>
<meta charset="UTF-8" />
<title>HTML5 Demo</title>
</head>
<body>
<canvas id="circle" width="400" height="300">您的浏览器暂不支持Canvas</canvas>
</body>
</html>
HTML仅仅定义显示的内容，如何画图还要借助JavaScript了，这也很简单，我们来看一下：
<script type="text/javascript">
function drawCircle(){
var canvas = document.getElementById("circle");
var ctx = canvas.getContext("2d");
ctx.fillStyle = '#77D1F6';
ctx.beginPath();
ctx.moveTo(200,150);
ctx.arc(200,150,150,0,Math.PI*2,false);
ctx.fill();
}
drawCircle();
</script>
我们就在html文件中使用<script>标签来写即可，下面来解释这段代码。首先通过getElementById()方法获取到我们的canvas元素，然后从canvas中获取上下文环境，我们绘制的是2d图形，紧接着是填充的效果，我们定义一种颜色来填充。可能这里有人想到了strokeStyle，这个是绘制路径的颜色，而不是填充的颜色了。然后调用beginPath()开始绘制，首先将画笔移动到圆心处，就是从圆心开始绘制路径，当然这句可以不加，画圆的话不需要每次都回圆心，但是画饼图就需要了了，所以为以后考虑，加上也没事。这里的圆心坐标是（200，150），就是距离左上角向右200个像素，向下150个像素的位置。

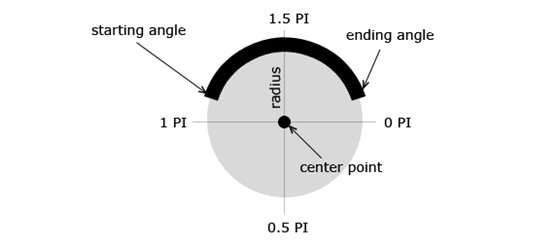

之后的arc方法就是画圆的了。参数的含义为：前两个是圆心坐标，上面解释过了。第三个参数是半径大小，我们定义canvas的宽度为300像素，这里用半径就是300的一半，第四个参数是圆周起始位置，这就很有说头了，也涉及到一些几何知识，我们来看一张图：
0 PI就是起始位置了，沿顺时针路线，分别是0.5 PI（正下方），1 PI和1.5 PI（正上方），这个为我们以后画饼图提供了扇形范围的依据。

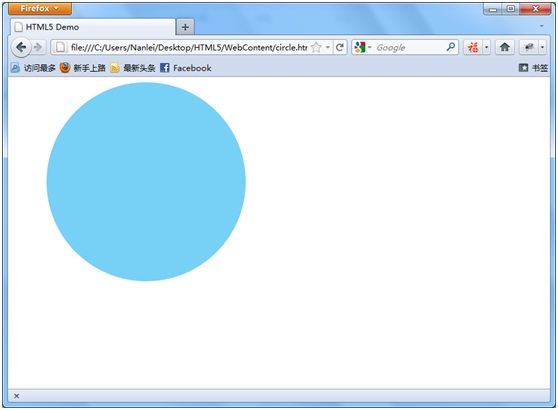

第五个参数是弧长，就是我们圆弧的范围，Math.PI*2就是整个圆了，Math.PI是半圆，这没什么好说的，完全的数学知识。第六个参数是个布尔值，就是确定是顺时针还是逆时针，这里false是顺时针。基础的内容就说完了，我们来看一下效果：
我们可以使用FireFox，Chrome，Safari或Opera来查看效果，IE只会出一行字。画圆很简单，那么扇形就是要计算弧长的图形，扇形组合成一个整圆，就是我们要的饼图了。我们一步一步来，开始画扇形。做数据统计时，我们喜欢用百分比，那么将整个圆周视为100份，我们计算百分数。将JavaScript代码调整如下：
<script type="text/javascript">
var color = ["#27255F","#2F368F","#3666B0","#2CA8E0","#77D1F6"];
var data = [5,30,15,30,20];
function drawCircle(){
var canvas = document.getElementById("circle");
var ctx = canvas.getContext("2d");
var startPoint=0;
for(var i=0;i<data.length;i++){
ctx.fillStyle = color[i];
ctx.beginPath();
ctx.moveTo(200,150);
ctx.arc(200,150,150,startPoint,startPoint+Math.PI*2*(data[i]/100),false);
ctx.fill();
startPoint+=Math.PI*2*(data[i]/100);
}
}
drawCircle();
</script>
解释一下：定义了两个全局变量，color和data用于放置数据和对应的扇形区域的颜色。drawCircle()方法中加入循环，就是根据数据和颜色来进行自动填充，此时就必须使用moveTo()方法来每次回到圆心了，否则就不是扇形了，可以自行去测试。然后对arc方法进行调整，可以发现，第四，第五参数调整，就是扇形其实位置和结束位置了，这里我们定义的startPoint是0，就是从左水平点开始画图，为顺时针方向。画图的弧长是按百分数计算，也就是data数组中的每一项除以100得出的结果，当然data数组本身的和也是100。

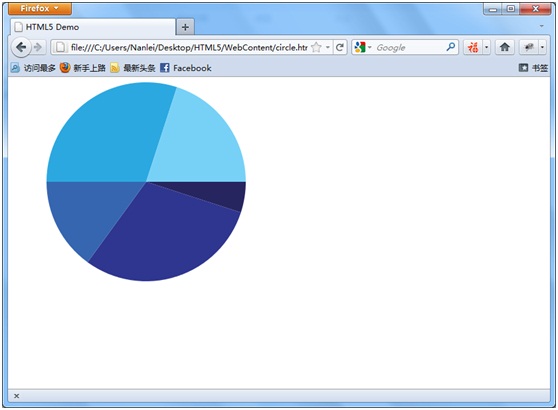

之后进行扇形区域的填充，使用fill()方法即可，我们看到如下结果：
到此为止，我们就画好扇形了，细心的人会发现，我们每个扇形连接处都有一道白线，产生的这个问题我们之前说过，就是strokeStyle和stroke方法这里没有用，那么没有对画线的路径进行填充，而画扇形必须要回圆心，那么就需要对画线的路径进行相应填充，在相应位置加上这两个方法，白线就没有了。
最后，我们要求，从正上方逆时针开始绘图，该如何做？将起始位置定义为1.5PI，arc方法最后一个参数为true，每次的增量不能加，要减，就可以了，代码修改为：
<script type="text/javascript">
var color = ["#27255F","#2F368F","#3666B0","#2CA8E0","#77D1F6"];
var data = [5,30,15,30,20];
function drawCircle(){
var canvas = document.getElementById("circle");
var ctx = canvas.getContext("2d");
var startPoint = 1.5 * Math.PI;
for(var i=0;i<data.length;i++){
ctx.fillStyle = color[i];
ctx.strokeStyle = color[i];
ctx.beginPath();
ctx.moveTo(200,150);
ctx.arc(200,150,150,startPoint,startPoint-Math.PI*2*(data[i]/100),true);
ctx.fill();
ctx.stroke();
startPoint -= Math.PI*2*(data[i]/100);
}
}
drawCircle();
</script>
我们再
